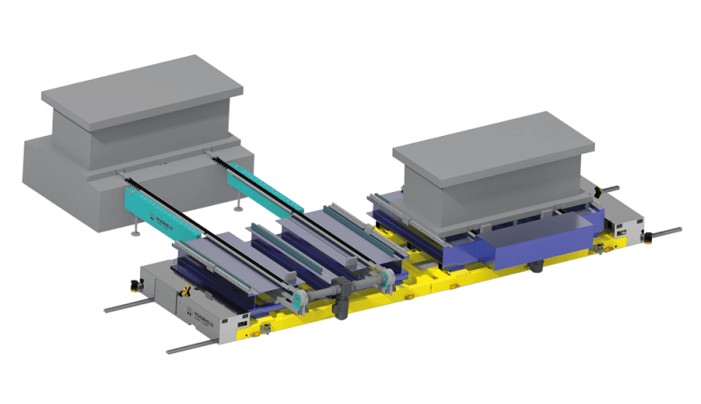

KALIP DEĞİŞTİRME SİSTEMİ RWS, 40 TON’A KADAR RAY KILAVUZLU
QDC-kalıp değiştirme sistemi, ağır yükleri taşımak için yuvarlak ray sistemine sahip standart bir taşıma arabası ile elektrik motoru tahrikli itme-çekme zinciri veya lineer ünitenin bir kombinasyonudur. Her iki sistem birlikte 40 ton kalıp ağırlığına kadar olan kalıplar için uygun maliyetli ve güvenli bir kalıp değiştirme sistemi oluşturur. Yuvarlak rayların makaraları çok düşük yuvarlanma direncine, hassas kılavuzluğa sahiptir ve kire karşı iyi korunmuştur. Bağlantılı presler ve ağır takımların birkaç istasyon üzerinden taşınması için en uygun çözümdür. Preste bulunan ek makara çubukları, köprüleme için destek konsolları ve preste bulunan hızlı bağlama sistemleri, hızlı ve güvenli kalıp değişimleri için eksiksiz bir sistem sağlar.
- Kalıp değiştirme sistemi, 40 tona kadar raya bağlı.
- Pres tablası yüksekliği: 500 mm’den itibaren
- İtme-çekme zinciri veya lineer sistem ile
- Müşteri ihtiyaçlarına göre platform boyutu
- İtme-çekme zincirinin kaydırma yolu: 7500 mm’ye kadar
Standart ekipman:
- şebeke işletimi (kablo tamburu)
- kablolu uzaktan kumanda
- çekme/itme zincir sistemleri
- entegre makara çubukları
Olası özel ekipman:
- akü çalışması
- kablosuz uzaktan kumanda ile
- kaldırma fonksiyonları yaklaşık 200mm
- otomatik yanaşma sistemi
8.8920 Kalıp Değiştirme Arabası RWS, ray kılavuzlu
Elektrikli tahrik ve entegre itme-çekme sistemi ile 40 tona kadar yük
Uygulama

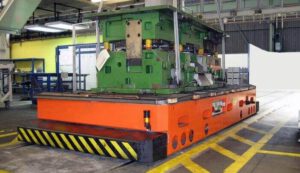

Kalıp değiştirme arabası RWS, presleme ve delme kalıplarının yanı sıra 40 ton ağırlığa kadar enjeksiyon ve döküm kalıplarının taşınması ve değiştirilmesi için kullanılır.
Açıklama
RWS kalıp değiştirme arabası ray kılavuzlu, elektrik tahrikli ve zincir tasarımlı özel bir çekme-itme sistemi veya lineer bir aktüatör ile donatılmıştır.
Değiştirme platformu, kalıpların pres tablasına yerleştirilmesini kolaylaştırmak için sabit makaralı raylara sahiptir.

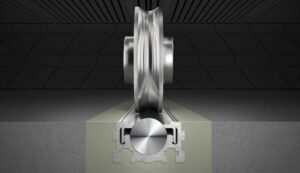

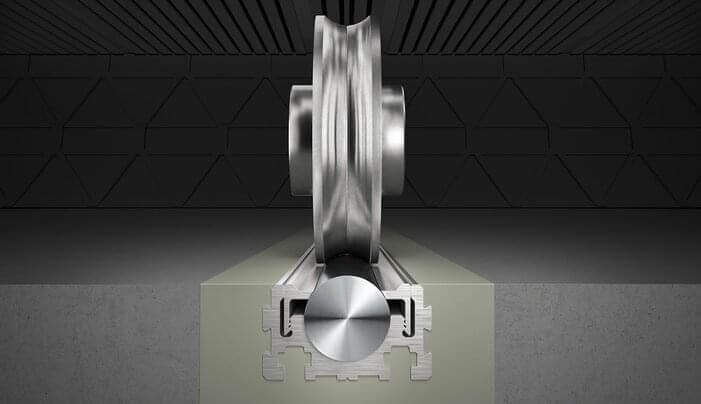

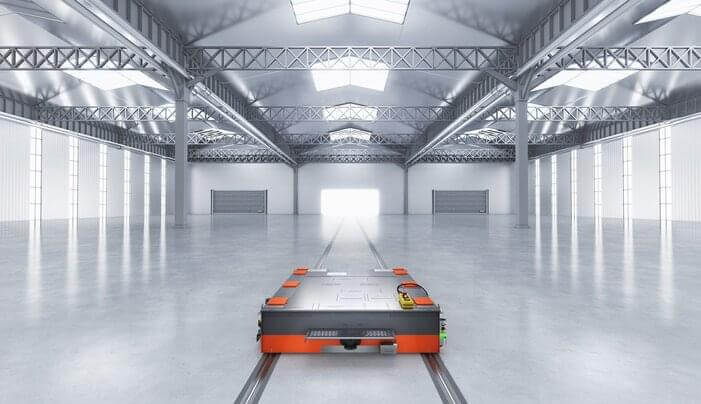

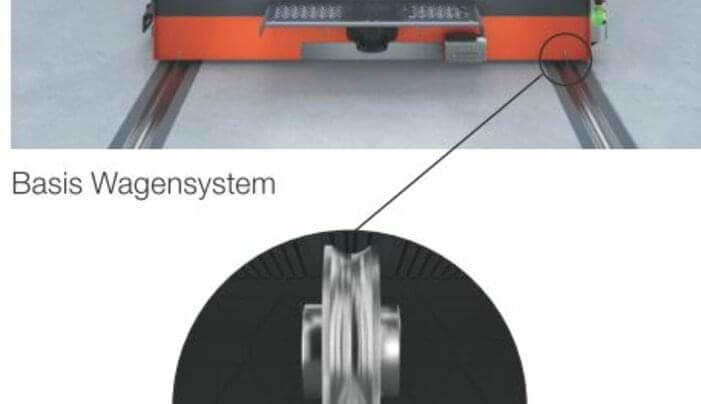

Araba, son derece düşük yuvarlanma direncine sahip özel yuvarlak raylar üzerinde çalışır. Hassas yönlendirme sağlarlar ve kire karşı duyarsızdırlar. Bir güvenlik devresi, çekme-itme sistemini yalnızca değişen konumdaki arabanın hareket ettirebilmesini sağlar.

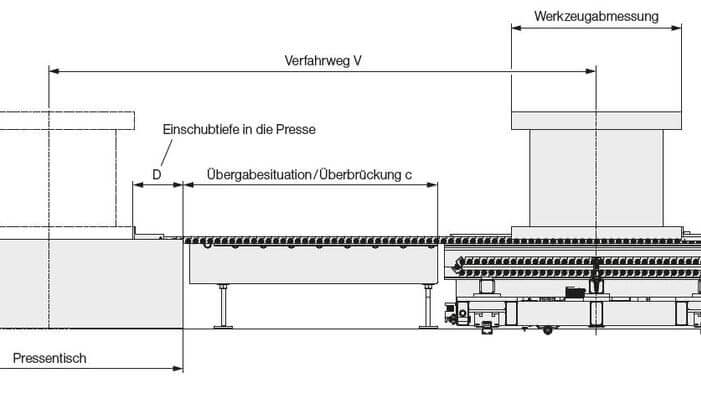

Kalıbı prese aktarmak için, pres tablası ile kalıp değiştirme arabası arasındaki mesafeyi dengelemek üzere ek konsollar sağlanmıştır.

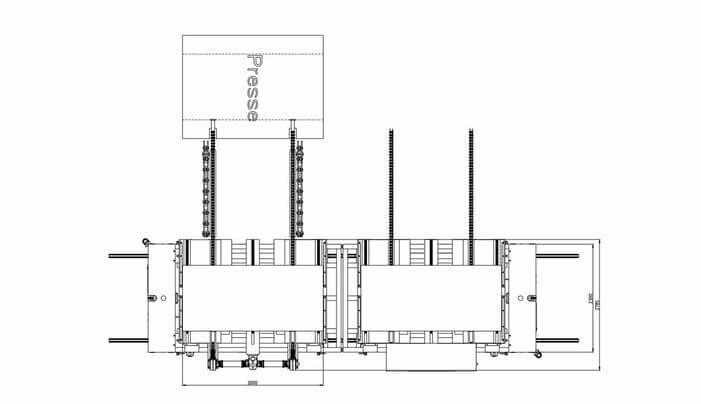

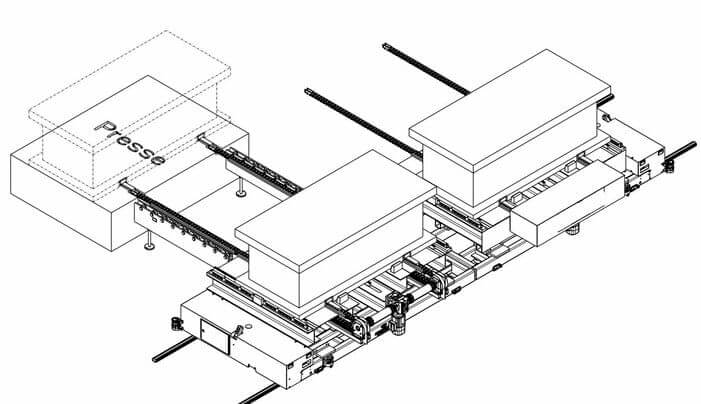

RWS kalıp değiştirme arabası, bir kalıp değişimi için birkaç presi birbirine bağlayabilir ve bir presten diğerine ileri geri hareket edebilir. Standardizasyon gerekli değildir. Farklı kalıp boyutları, standartlaştırılmış bir taban plakası kullanılarak tek bir sistemle kolayca değiştirilebilir.
Arabaya entegre edilmiş kontrol sistemi ve hassas konumlandırma sayesinde yarı otomatik ve tam otomatik kalıp değişimleri mümkündür. Komple sistem, preste çeşitli bağlama teknolojisi çözümleri ile tamamlanır.
Avantajlar
- En ağır kalıpların güvenli ve hassas bir şekilde taşınması ve değiştirilmesi
- Birkaç presin tek bir değiştirme masası ile bağlanması
- Pres serbesttir ve kalıp değiştirildiği ana kadar üretim yapabilir
- Entegre kaldırma çubukları ve itme-çekme sistemine sahip kalıp değiştirme arabası
- Uzaktan kumanda ile arabanın basit ve merkezi kullanımı
