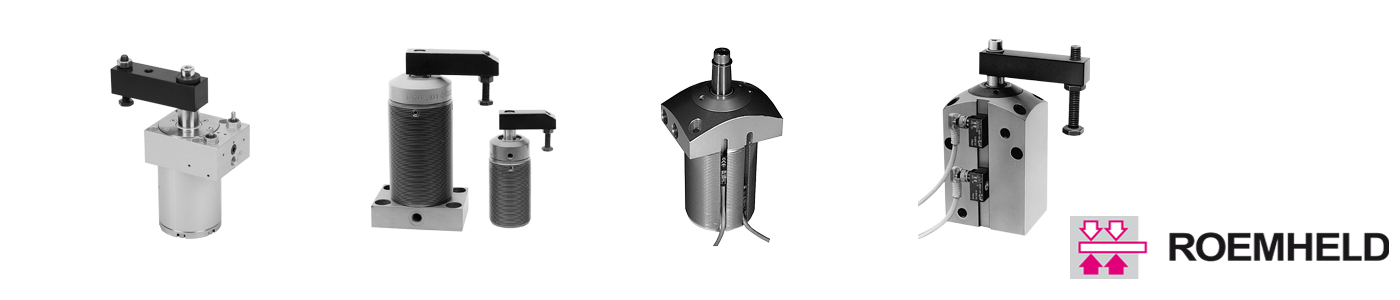

Pnömatik Döner Klemp (Clamp) Silindir
ÇALIŞMA BASINCI ; İzin verilen maksimum çalışma basıncı min. 3 bar max.7 bar’dır.
Bağlantı şekli ; Üstten ya da alttan flanşlı ya da gövdeye vidalama ve gövdeye gömerek mümkündür.
Sıkma Kol açısının toleransı ± 2 °.
Boyut toleransları ;
Tolerans verileri olmayan boyutlar, DIN ISO 2768 -mH uyarınca genel toleranslara karşılık gelir.
Manyetik sensörlü pnömatik döner silindirler ;Pistona kalıcı bir mıknatıs ile sabitlenir ve manyetik alanı manyetik bir elektronik sensör tarafından algılanır.Manyetik alanı bitişik, mıknatıslanabilir bileşenlerle (ör. Çelik parçalar) :Mükemmel çalışmayı garanti etmek için, manyetik sensör ve mıknatıslanabilir bileşenler arasında en az 25 ila 30 mm’lik bir mesafenin korunması önerilir. İşlev gerçekten daha küçük bir mesafeyle mümkündür, ancak bu, büyük ölçüde montaj için bireysel koşullara bağlıdır. Bu nedenle, normal olarak silindiri sabitlemek için sıradan çelik cıvatalar da kullanılabilir. Sınır durumlarında, mıknatıslanamayan çelikten vidalar (örneğin VA vidalar) manyetik alanda iyileşmeye neden olabilir.
